Solární kolektory

Na zimní pololetí připadá pouze 20% z celoročního záření. Další úvahy o využití sluneční energie v zimě by to měli respektovat. Proto je nutné velmi pečlivě uvážit pro jaký účel bude systém solárních kolektorů využíván. Jestli to bude jen pro ohřev TUV  (teplé užitkové vody ) , UT (přitápění do ustředního topení) nebo pro natápění bazénu nebo pro jakoukoli z těchto kombinací.

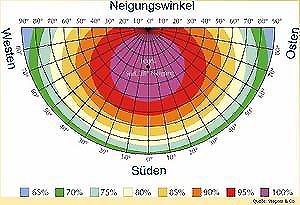

V následující tabulce je znázorněn výkon solárních kolektorů v závisloti na azimutu a elevaci.

Výkon kolektorů závislý na jejich orientaci

Orientace

Naše firma používá pro své aplikace výhradně vysokovýkonové ploché solární kolektory EKS 3000 s účinností 88%. Na těchto kolektorech neustále probíhá měření a vývoj. Cílem je dosáhnout maximální účinnosti těchto kolektorů.

Instalace slunečních kolektorů

Naše firma provádí různé typy instalací sl. kolektorů na různé typy střech a umístění (viz Reference).

  • instalace na sedlovou střechu na krytinu
  • instalace na sedlovou střechu zapuštěno do střechy a oplechováno (kolektory tvoří součást krytiny)
  • instalace na rovnou střechu nebo mírně šikmou střechu
  • instalace na zem popř. do svahu

Podpora vytápění slunečními kolektory

Na území České republiky dopadá 950 - 1250kWh energie na m2 za rok. Tato energie odpovídá 92 - 115 m3 zemního plynu. Sluneční záření však dosáhne maximální hodnoty 1000W/m2. Na plochu 10m2 dopadne ročně v průměru cca 11000 kWh.

Rodinné domy ve starší zástavbě spotřebují v průměru 12 - 17 kW, což je 130 - 180 kWh tepelné energie na m2 za rok. Oproti tomu nízkoenergetické domy 30 - 50kW, což je přibližně 33 - 50kWh na m2 za rok. Pasivní domy mají energetickou spotřebu 15kWh na m2 za rok, což je na hranici současných možností.

Solární kolektor EKS 3000

Průřez absorberem kolektoru EKS-3000

Abs_rez

Kolektor_1

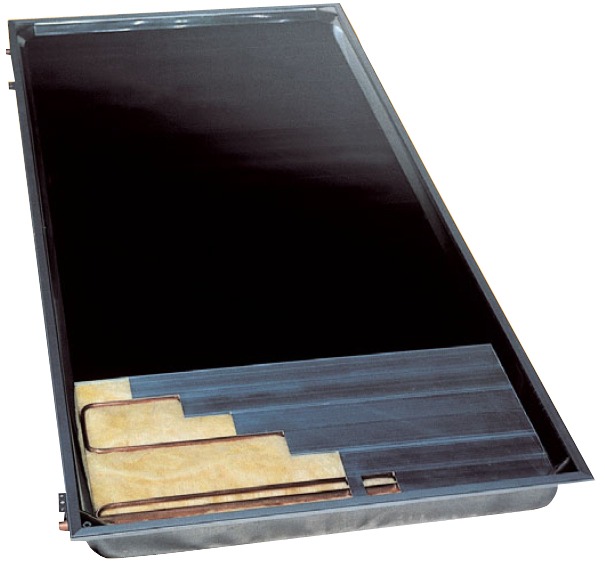

Fotografie - průřez kolektorem se kterým naše firma pracuje

Záruka na tyto kolektory je 10 let.

Solární kolektory řady EKS - Technická data

Rozměry

2329 x 1053 x 110 mm

Plocha kolektoru

2,459 m2

Plocha vstupu světla

2,355 m2

Plocha absorbéru

2,131 m2

Rozměr osy

1077 mm

Rozteč trubek

2128 mm

Rozteč montážních otvorů

1875 mm (na délku), 1051 mm (na šířku)

Hmotnost (bez kapaliny)

55 kg

Objem kapaliny v kolektoru

1,40 l (2 l u horizontálního provedení)

Tlaková ztráta

18682 Pa při 158,6 l/hod

Izolace

100 mm (stlačena na 75 mm)

Max. teplota chodu naprázdno

> 200°C

Koeficient tepelné ztráty (a1)

3,58 W/m2 K

Koeficient tepelné ztráty (a2)

0,0149 W/m2 K

Světelná absorpce (α)

0,95 do 0,97

Tepelné vyzařování (ε)

0,05 do 0,15

Pracovní medium

50% Glykol+50% voda; solární kap.

Max. provozní tlak

10 barů

Optim. průtokové množství

40 - 60 l/h

Max. stupeň účinnosti (η0)

0,88 (f-Absorber)

Absorbční materiál

Výtlačně lisovaný hliník

Selektivní vrstva

Vysokoselektivní absorbční vrstva

Kryt - sklo

Kalené solární bezpečnostní sklo 4mm

Plášt - vana

Hluboce tažená hliníková vana
